Содержание

1.Определение и обзор
2.Цели и значение тестирования.
3.Распространенные типы обнаруженных загрязнений
4. Основные методы тестирования
4.1 Гравиметрический метод (весовой анализ)
4.2 Микроскопический анализ
4.3 Химический анализ
5.Основные отраслевые стандарты
6.Основные области применения
7. Стандартные процедуры тестирования
8. Заключение

1. Определение и обзор

Тестирование чистоты представляет собой технический процесс обнаружения, количественного определения и анализа остаточных загрязнений (твердых частиц, масляных пятен, волокон, ионных остатков и т. д.) на поверхности промышленных компонентов и продуктов. Его основная цель — обеспечить соответствие чистоты поверхности продукции промышленным спецификациям и техническим требованиям клиентов.

2. Цели и значение тестирования

· Контроль качества:Проверьте фактическую эффективность процессов очистки, таких как ультразвуковая очистка и очистка распылением, для управления качеством продукции.

· Предотвращение риска отказа:Эффективно предотвращает неисправности, включая закупорку масляного контура, износ подшипников и короткие замыкания компонентов, а также продлевает срок службы продукта.

· Соответствие Соответствие:Соответствуйте специальным отраслевым стандартам и индивидуальным техническим спецификациям клиентов из автомобильной, аэрокосмической, медицинской и других отраслей.

· Оптимизация процесса:Отслеживайте источники загрязнений, целенаправленно оптимизируйте процессы производства, обработки и очистки, а также снижайте уровень брака.

3. Распространенные типы обнаруженных загрязнений

· Твердые частицы загрязняющих веществ:Металлическая стружка, пыль, волокна, остатки шлифования, гравий и другие примеси.

· Остатки пленки:Органические пленки, такие как технологическое масло, смазочные материалы, остатки парафина и чистящих средств.

· Ионные загрязнители:Соли, остатки флюсов и т. д. Они серьезно влияют на надежность электронных изделий и служат ключевым объектом тестирования в электронной промышленности.

4. Основные методы тестирования

4.1 Гравиметрический метод (весовой анализ)

Это наиболее фундаментальный и универсальный метод количественного тестирования. Загрязнения на поверхностях компонентов собираются путем распыления, ультразвуковой экстракции и другими способами. Экстракт фильтруют через предварительно взвешенную микропористую мембрану. Мембрану высушивают и снова взвешивают, затем рассчитывают общую массу загрязнений на единицу площади (общепринятая единица: мг/1000 см²).

4.2 Микроскопический анализ

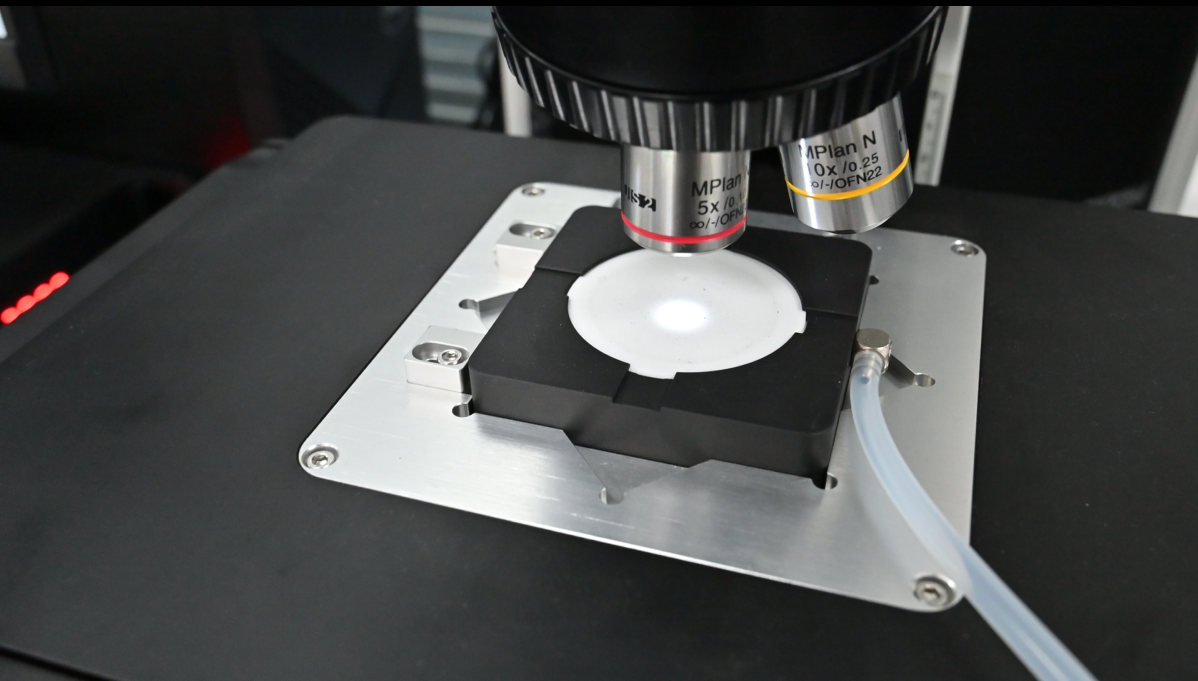

· Оптическая микроскопия:Подсчитайте частицы на мембране фильтра, проанализируйте распределение частиц по размерам и отсеивайте вредные частицы слишком большого размера (например, частицы размером ≥50 мкм).

· SEM-EDS (сканирующий электронный микроскоп с энергодисперсионной спектроскопией):Создавайте изображения со сверхвысоким увеличением для точного анализа элементного состава частиц, различения металлических и неметаллических примесей и выявления источников загрязнения.

4.3 Химический анализ

·Тест TOC (общее количество органического углерода):Точно измеряйте содержание органических загрязнений, таких как остатки масла и чистящих средств.

· FTIR (инфракрасная спектроскопия с преобразованием Фурье):Определить состав органических остаточных пленок, включая жир и макромолекулярные полимеры.

·Ионная хроматография:Обнаружение остаточных вредных ионов, таких как хлорид-ионы и сульфат-радикалы, широко применяемых при тестировании прецизионной электроники и высококачественных компонентов.

5. Основные отраслевые стандарты

· Автомобильная промышленность:ISO 16232, VDA 19.1 (основные действующие стандарты)

· Аэрокосмическая промышленность:АС9100, ГБ/Т 39095

· Медицинская промышленность:ИСО 13408-2

· Национальный стандарт Китая:GB/T 41481-2022 (идентично ISO 16232)

6. Основные области применения

Эта технология широко используется в точном производстве со строгими требованиями к чистоте, охватывая: детали автомобильных двигателей, топливные форсунки и компоненты тормозов; аэрокосмические гидравлические клапаны, подшипники и детали топливной системы; электронные продукты, такие как печатные платы, прецизионные разъемы и датчики; медицинские имплантаты и хирургические инструменты; основные компоненты новых энергетических батарей и двигателей.

7. Стандартные процедуры тестирования

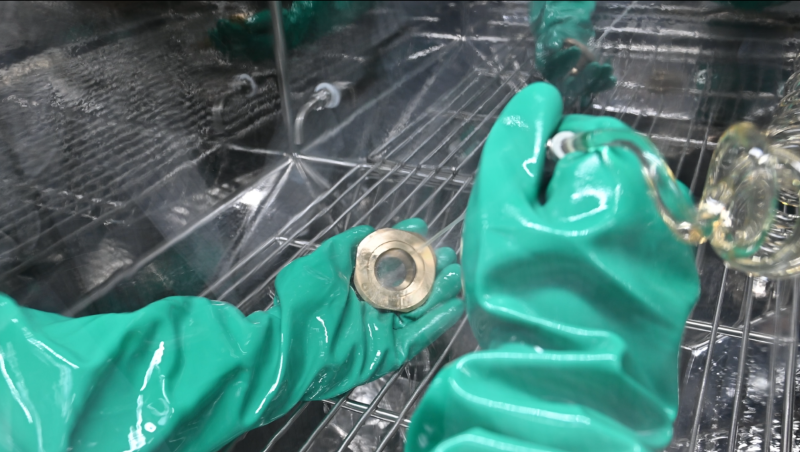

· Удаление загрязнений:Соберите все остаточные загрязнения на поверхностях компонентов с помощью распыления жидкости, ультразвуковых колебаний и других методов.

· Фильтрация и обогащение:Отфильтруйте экстракт с помощью микропористых мембран для улавливания всех твердых примесей и остатков.

· Подробное тестирование и анализ:Проверить общую массу загрязнений гравиметрическим методом; подсчитать количество частиц и измерить размер частиц под микроскопом; анализировать состав загрязнений с помощью SEM-EDS, FTIR и другого оборудования.

· Оценка результатов и выдача отчета:Сравните данные испытаний с промышленными стандартами и техническими ограничениями, чтобы оценить квалификацию чистоты продукта и опубликовать официальные отчеты об испытаниях.

8. Заключение

Являясь основной мерой контроля качества в прецизионном производстве, проверка чистоты эффективно устраняет вредные остаточные примеси на компонентах и ​​устраняет потенциальные риски отказа продукции. Он напрямую определяет надежность, безопасность и срок службы продукции и стал обязательной процедурой проверки качества в высокотехнологичных отраслях промышленности, включая автомобилестроение, аэрокосмическую промышленность, медицину, прецизионную электронику и новую энергетику.
